▲2號院內對院內低洼戶的排水設計。

▲2號院內集水井和排水管道。

　　6月，北京正式入汛。近日連番陰雨天氣，也讓人們領略到“孩兒臉”的多變。

　　在以往汛期，短時間雨水造成城市道路被淹的照片幾乎成了“標配”，自家所住院落積水過深，也讓居民頗為“糟心”。而伴隨一項項改造工程落地，如今“小雨不積水，大雨不內澇”的美好愿景，正在越來越多的城市角落得到實現。

　　連日來，記者走訪核心老城區與近郊區多個正施工及已完工項目，有了種種技術手段的“加持”，城市生產生活得以從容應汛，更添品質。

　　為了切實為市民排憂解難，北京排水集團不僅在全市疏通下水管道，研發全角度導水管，增加泵站排水功能，還從去年開始，嘗試對低洼地區的平房院進行海綿化改造，克服了滲水威脅地基、生活污水無法排出、院落和道路落差過大等諸多困難，目前已經改造了15個院落，100多戶居民從中受益。

　　院落中心設計集水井做好防水　安裝水泵閥門避免污水倒灌

　　改造低洼院落的工作，是從去年6月開始的。經過大量走訪和實地考察，北排集團第一管網運營分公司和大柵欄街道辦事處的工作人員選取大柵欄街道兩個低洼院落作為改造試點。這兩個院落的院內和院外道路水平落差分別達到1米和1.5米，“根據居民的反映和辦事處的記錄，這兩個院子積水比較嚴重，轄區降水量達到20毫米左右的時候，院落里的積水就淹到小腿了。”

　　但真要改造時，院內的幾位居民并不同意，北排集團第一管網運營分公司副經理楊福天專程到居民家里詢問原因。原來居民擔心進行海綿化改造后，積水下滲威脅到地基，引起房屋塌陷。

　　楊福天理解居民的顧慮，但他沒有放棄改造計劃。他與負責這兩個院落改造方案的北排設計院設計員一起反復研討并多次模擬，最終給出了解決方案，在院落內通過地面坡度和層高調整地面匯水流向，把最低洼處設計在院落中心位置，在此處設計集水井。院內下挖完成后，先加一層混凝土不透水層，并做好防水，在鋪設蓄墊層時，把排水導管埋設在砂石層，直接接入院外道路下的市政管線，最后再進行透水鋪裝。

　　這個解決方案獲得了居民一致通過。北排集團協調了北排建設公司的員工進場施工，但由于該地區之前地下管網的鋪裝很多已經找不到圖紙，無法提前進行精確化設計，施工時還是會碰到意想不到的問題。比如，盡管已經進行了多層改造，但由于耀武胡同23號院之前院內水平面比院外低1.5米，從院內接出來的排水管管底還是低于院外道路下的市政管網管底，無法利用重力流排出院內積水。楊福天和設計人員又在集水井里安裝小型水泵。“水泵單做了一個線路，單置一塊電表和控制開關。集水井內積水過多的時候，居民可以自行打開水泵排水。”

　　在今年的改造過程中，新問題再次出現。從院內接出來的排水管管底與市政管網管底基本持平，存在市政管網內污水回流到院內的可能。設計人員又在管網銜接的地方加裝了反向閥門，從而避免倒灌。去年夏天，雖然歷經幾次強降雨，但改造過的楊梅竹斜街25號院和耀武胡同23號院都沒有出現積水。

　　桐梓胡同2號院是今年新改造完工的13個院落之一，里面有6戶居民。61歲的婁建鋼從出生就住在這里，他特意掀開門簾，讓記者看自家門口30多厘米高的水泥門檻。之前的幾十年間，這就是他家阻擋積水的第一道堤壩。每到下雨天，他都不敢去吃飯，更不敢去睡覺，“積水一浪一浪拍著門檻，我都得站在里頭拿著盆往外潑水。這兩年，居委會發了沙袋，每次我都在門檻外面再摞上3層沙袋，那也得盯著往外舀水。”婁建鋼對未來充滿期待，“今年徹底改造好了，不光能排積水，生活污水的排水通道也給我們改造了，排水管比我大腿都粗。以后再遇上下雨天，我就能踏實吃飯、安心睡覺了。”

　　主動增加生活污水排水改造　施工方案為居民量身打造

　　婁建鋼提到的生活污水排水通道改造，也是北排集團在今年的改造中特意給低洼院落居民增加的內容。

　　“之前約好的工作就是低洼院落海綿化改造，但到現場調查時，我們發現這些院落之前的管道堵得厲害，居民洗衣、洗菜、做飯的污水排不出去，讓居民很頭疼。”

　　“我們院子中間原來有一棵樹，樹根把管道拱了起來，水流不出去。每年至少要做兩次疏通，我們院里6戶人家，過去每戶每次得出50元到80元，這兩年每次都得100元到120元。疏通一次，也就能好幾天，院里常常污水橫流。”以前的日子，讓婁建鋼苦不堪言，“下水道就在我家門口，污水幾天下不去，味兒太大了。”

　　了解到這些情況后，楊福天主動決定給工程加碼。進場施工時，施工人員也處處為居民考慮。婁建鋼讓記者注意嵌在他家門前透水磚下的一個小排水管。因為他家房門只能外開，工人特意按照開門的軌跡，留出一片空地沒鋪透水磚。為防止雨水倒流，工人又沿著空地邊緣用水泥給他抹了一道小堤壩。在鋪透水磚前，施工人員又專門埋了一根水管，一頭通向那片空地，另外一頭直通集水井。即便門前有積水，也能第一時間排走。“管子都是用的球墨鑄鐵管，具有強度高、耐腐蝕的特點，而且安裝后外部承壓好，適用于淺埋鋪設環境。”婁建鋼特別感謝北排集團施工人員的貼心，“這些小細節，幫我們解決了生活中的大難題。”

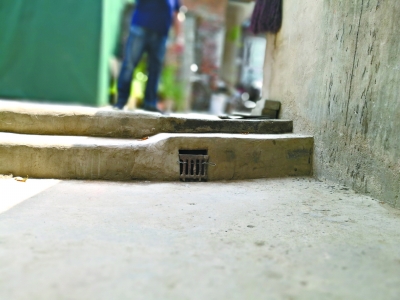

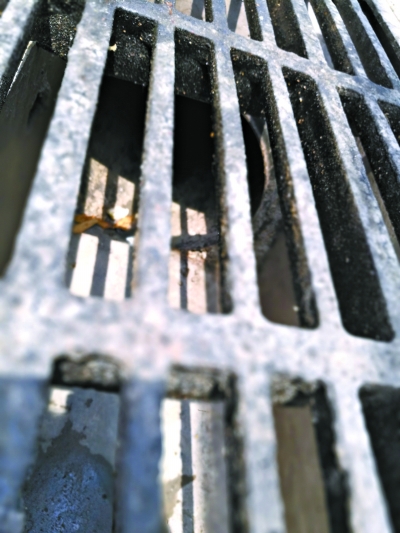

　　記者在現場看到，門口進行“特殊化”改造的不只是婁建鋼一家。2號院西邊把角的一戶地勢為全院最低，屋門前比大院地面還低兩級臺階。在這家居民門前，施工人員專門做了下挖，設計了兩側排水箅子，直通埋在地下的排水管道。記者趴下來觀察兩側排水管道如何銜接時，楊福天介紹，“為了避免這里積水，院內蓄墊層管道和排水主管道特意下沉了幾厘米，確保他們這側的積水能通過水箅子匯入支線排水管，再匯集到主線。”

　　整理形成設計施工規范標準　不以經濟效益為主要指標

　　除了增加生活污水排水改造以外，北排集團今年負責改造的十幾個院子中，技術上也有不少改進。

　　經過多次試驗，設計人員在集水井內選擇了功率在2000瓦到3000瓦之間的小型水泵。“這是滿足需求后性價比最高的一款，每小時排水量在60立方米左右，120平方米的院子里，按照之前積水40厘米的標準，即便是積水最高時才啟動水泵，也只需要半個多小時就可以完全排出去。”楊福天表示，今年安裝的水泵全都是自動啟動模式，只要集水井中的積水沒過水泵，水泵就會自動啟動向外排水，保證院落內不出現積水。為了滿足居民節省電力的需求，所有的水泵在自動啟動之外，又加了一層手動開關功能，居民也可以自行控制水泵啟停時間。

　　在楊福天的辦公桌邊，有厚厚一沓資料，這是他們依據近兩年改造經驗整理出的《低洼院落設計導則》，上面有多處修改和增刪的痕跡。去年他們剛開展試點改造工作的時候，北排集團總經理張建新就要求所有參與人員留好資料，并盡快形成設計、施工標準。試點院落在當年7月22日完成施工，參與人員在7月25日就整理出了第一版的設計施工規范，今年又根據工程情況進行了調整和修訂。“不光給我們自己以后的工作做參考，也給有需要的居民們提供資料。”

　　記者翻看《導則》發現，在施工時間上，對一個80平方米以上140平方米以下的院落進行海綿化改造，時間只需2天左右。楊福天透露，“低洼院落改造不以經濟效益為主要評價指標，是北京排水集團與大柵欄街道致力于提升居民幸福感、獲得感、安全感的重大舉措，旨在解決與居民息息相關的低洼院落汛期積水和污水排放問題。”
