4　施工圖設計

4.1　一般規定

4.1.1　設計文件內容
　　1　目錄：按設計專業排列。
　　2　設計說明：一般工程按設計專業編寫施工圖說明；大型工程可編寫總說明。設計說明的內容以詮釋設計意圖、提出施工要求為主。
　　3　設計圖紙：按設計專業匯編。
　　4　施工詳圖：按設計專業匯編，也可并入設計圖紙。
　　5　套用圖紙和通用圖：按設計專業匯編，也可并入設計圖紙。
　　6　必要時可編制工程預算書且單獨成冊。

4.1.2　只有經設計單位審核和加蓋施工圖出圖章的設計文件才能作為正式設計文件交付使用。

4.2　總圖（總平面圖）

4.2.1　總圖（總平面圖）的比例一般采用1:500、1:1000、1:2000。

4.2.2　必要的設計說明。

4.2.3  總圖（總平面圖）設計應包括以下內容
　　1　指北針或風玫瑰圖；
　　2　設計坐標網及其與城市坐標網的換算關系；
　　3　單項的名稱、定位及設計標高；
　　4　采用等高線和標高表示設計地形；
　　5　保留的建筑、地物和植被的定位和區域；
　　6　園路等級和主要控制標高；
　　7　水體的定位和主要控制標高；
　　8　綠化種植的基本設計區域；
　　9　坡道、橋梁的定位；
　　10　圍墻、駁岸等硬質景觀的定位。

4.2.4　總圖應具備正確的的定位尺寸、控制尺寸和控制標高。

4.2.5　工程特點需求的其它設計內容。

4.3　豎向

4.3.1　豎向設計圖應包括設計說明和設計圖紙。

4.3.2　設計說明
　　1　豎向設計的依據、原則。
　　2　基地地形特點及土石方平衡。
　　3　施工應注意的問題。

4.3.3　豎向設計說明可注于圖上，或納入設計總說明。

4.3.4　設計圖紙

　　1　平面圖
　　　1)平面圖比例一般采用1:200～1:500。
　　　2)標明基地內坐標網，坐標值應與總圖的坐標網一致。
　　　3)標明人工地形（包括山體和水體）的等高線或等深線（或用標高點進行設計），設計等高線高差為0.10～1.00m。
　　　4)標明基地內各項工程平面位置的詳細標高，如建筑物、綠地、水體、園路、廣場等標高，并要標明其排水方向。

　　2　土方工程施工圖，要標明進行土方工程施工地段內的原標高，計算出挖方和填方的工程量與土石方平衡表。

　　3　假山造型設計
　　　1)平面、立面（或展開立面）及剖面圖。
　　　2)說明材料、形式和藝術要求并標明主要控制尺寸和控制標高。

　　4　地形復雜的應繪制必要的地形豎向剖面（斷面）圖。
　　　1)豎向剖面圖應畫出場地內地形變化最大部位處的剖面圖。
　　　2)標明建筑、山體、水體等的標高。
　　　3)標明設計地形與原有地形的高差關系，并在平面圖上標明相應的剖線位置。

4.3.5　工程簡單時，豎向平面圖可與總平面設計圖合并繪制。

4.4　種植

4.4.1　種植設計圖應包括設計說明和設計圖紙。

4.4.2　設計說明
　　1　根據初步設計文件及批準文件簡述工程的概況。
　　2　種植設計的原則、景觀和生態要求。
　　3　對栽植土壤的規定和建議。
　　4　規定樹木與建筑物、構筑物、管線之間的間距要求。
　　5　對樹穴、種植土、介質土、樹木支撐等作必要的要求。
　　6　應對植物材料提出設計的要求。

4.4.3　設計圖紙

　　1　平面圖
　　　1)比例一般采用1：200、1：300、1：500；
　　　2)指北針或風玫瑰圖；
　　　3)設計坐標應與總圖的坐標網一致；
　　　4)應標出場地范圍內擬保留的植物，如屬古樹名木應單獨標出；
　　　5)應分別標出不同植物類別、位置、范圍；
　　　6)應標出圖中每種植物的名稱和數量，一般喬木用株數表示，灌木、竹類、地被、草坪用每平方米的數量（株）表示；
　　　7)種植設計圖，根據設計需要宜分別繪制上木圖和下木圖；
　　　8)選用的樹木圖例應簡明易懂，同一樹種應采用相同的圖例；
　　　9)同一植物規格不同時，應按比例繪制，并有相應表示；
　　　10)重點景區宜另出設計詳圖；

　　2　植物材料表
　　　1)植物材料表可與種植平面圖合一，也可單列；
　　　2)列出喬木的名稱、規格（胸徑、高度、冠徑、地徑）、數量宜采用株數或種植密度；
　　　3)列出灌木、竹類、地被、草坪等的名稱、規格（高度、蓬徑），其深度需滿足施工的需要；
　　　4)對有特殊要求的植物應在備注欄加以說明；
　　　5)必要時，標注植物拉丁文學名。

　　3  屋頂綠化設計應配合工程條件增加構造剖面圖，標明種植土的厚度及標高，濾水層、排水層、防水層的材料及樹木固定裝置，選用新材料應注明型號和規格。

4.5　園路、地坪和景觀小品

4.5.1　園路、地坪和景觀小品設計應逐項分列，宜以單項為單位，分別組成設計文件。設計文件的內容應包括施工圖設計說明和設計圖紙。施工圖設計說明可注于圖上。

4.5.2　施工圖設計說明的內容包括設計依據、設計要求、引用通用圖集及對施工的要求。

4.5.3　單項施工圖紙的比例要求不限，以表達清晰為主。施工詳圖的常用比例1：10、1：20、1：50、1：100。

4.5.4　單項施工圖設計應包括平、立、剖面圖等。標注尺寸和材料應滿足施工選材和施工工藝要求。

4.5.5　單項施工圖詳圖設計應有放大平面、剖面圖和節點大樣圖，標注的尺寸、材料應滿足施工需求。

4.5.6　標準段節點和通用圖應詮釋應用范圍并加以索引標注。

4.5.7　園路、地坪和景觀小品設計，應符合下列技術控制要求：
　　1　廣場、平臺設計應有場地排水、伸縮縫等節點的技術措施；
　　2　園路設計應有縱坡、橫坡要求及排水方向，排水措施應表達清晰，路面標高應滿足連貫性的施工要求。
　　3　木棧道設計應有材料保護、防腐的技術要求。
　　4　臺階、踏步和欄桿設計在臨空，臨水狀態下應滿足安全高度。

4.5.8　其他設計圖。

4.6　結構

4.6.1　結構專業設計文件應包含計算書（內部歸檔）、設計說明，設計圖紙。

4.6.2　計算書（內部技術存檔文件）
　　1　采用計算機程序計算時，應在計算書中注明所采用的有效計算程序名稱、代號、版本及編制單位，電算結果應經分析認可。
　　2　采用手算的結構計算書，應繪出結構平面布置和計算簡圖，構件代號、尺寸、配筋與相應的圖紙一致。

4.6.3　設計說明
　　1　主要標準和法規，相應的工程地質詳細勘察報告及其主要內容；
　　2　圖紙中標高、尺寸單位；設計±0.000相當的絕對標高值；
　　3　采用的設計荷載、結構抗震要求；
　　4　不良地基的處理措施；
　　5　說明所選用結構用材的品種、規格、型號、強度等級、鋼筋種類與類別、鋼筋保護層厚度、焊條規格型號等；
　　 6　有抗滲要求的建、構筑物的混凝土說明抗滲等級，在施工期間存有上浮可能時，應提出抗浮措施；
　　7  地形的堆筑要求和人工河岸的穩定措施；
　　8　采用的標準構件圖集，如特殊構件需作結構性能檢驗，應說明檢驗的方法與要求；
　　9　施工中應遵循的施工規范和注意事項。

4.6.4　設計圖紙

　　1　基礎平面圖
　　繪出定位軸線，基礎構件的位置、尺寸、底標高、構件編號。

　　2　結構平面圖
　　繪出定位軸線，所有結構構件的定位尺寸和構件編號；并在平面圖上注明詳圖索引號。

　　3　構件詳圖
　　　1)擴展基礎應繪出剖面及配筋，并標注尺寸、標高、基礎墊層等；
　　　 2)鋼筋混凝土構件：梁、板、柱等詳圖應繪出標高及配筋情況、斷面尺寸；預埋件應繪出平面、側面，注明尺寸、鋼材和錨筋的規格、型號、焊接要求。
　　　3)景觀構筑物詳圖：如水池、擋土墻等應繪出平面、剖面及配筋，注明定位關系、尺寸、標高等。
　　　4)鋼、木結構節點大樣、連接方法、焊接要求和構件錨固。

4.6.5　園林建筑和小品結構專業設計文件應符合建設部頒布的《建筑工程設計文件編制深度規定》的規定。

4.7　給水排水

4.7.1　給水排水設計文件應包括設計說明、設計圖紙、主要設備表。

4.7.2　設計說明
　　1　設計依據簡述；
　　2　標高、尺寸的單位和對初步設計中某些具體內容的修改、補充情況和遺留問題的解決情況；
　　3　給排水系統概況，主要的技術指標；
　　4　各種管材的選擇及其敷設方式；
　　5　凡不能用圖示表達的施工要求，均應以設計說明表述；
　　6　圖例；
　　7　有特殊需要說明的可分別列在相關圖紙上。

4.7.3　設計圖紙
　　1　給水排水總平面圖
　　　1)圖紙比例一般采用： 1:300、1:500。
　　　2)全部給水管網及附件的位置、型號和詳圖索引號，并注明管徑、埋置深度或敷設方法。
　　　3)全部排水管網及構筑物的位置、型號及詳圖索引號。并標注檢查井編號、水流坡向、井距、管徑、坡度、管內底標高等；標注排水系統與市政管網的接口位置、標高、管徑、水流坡向。
　　　4)對較復雜工程，應將給水、排水總平面圖分列，簡單工程可以繪在一張圖上。

　　2　水泵房平、剖面圖或系統圖。
　　3　水池配管及詳圖
　　4　凡由供應商提供的設備如水景、水處理設備等應由供應商提供設備施工安裝圖，設計單位加以確定。

4.7.4　主要設備表

　　分別列出主要設備、器具、儀表及管道附件配件的名稱、型號、規格(參數)、數量、材質等。

4.8　電氣

4.8.1　施工圖設計應根據已批準的初步設計進行編制，內容：設計說明、設計圖紙、主要設備材料表。

4.8.2　設計說明
　　1　設計依據；
　　2　各系統的施工要求和注意事項（包括布線和設備安裝等）；
　　3　設備定貨要求；
　　4　本工程選用的標準圖圖集編號；
　　5　圖例。

4.8.3　設計圖紙

　　1　電氣干線總平面圖(僅大型工程出此圖)。
　　　1)圖紙比例一般采用1:500、1:1000。
　　　2)子項名稱或編號；
　　　3)變配電所、配電箱位置、編號，高低壓干線走向，標出回路編號；
　　　4)說明電源電壓、進線方向、線路結構和敷設方式。

　　2　電氣照明總平面圖
　　　1)圖紙比例一般采用：1:300、1:500。
　　　2)照明配電箱及路燈、庭園燈、草坪燈、投光燈及其他燈具的位置。
　　　3)說明路燈、庭園燈、草坪燈及其他燈的控制方式及地點。
　　　4)特殊燈具和配電(控制)箱的安裝詳圖。

　　3　配電系統圖（用單線圖繪制）
　　　1)標出電源進線總設備容量、計算電流、配電箱編號、型號及容量；2)注明開關、熔斷器、導線型號規格、保護管管徑和敷設方法；
　　　3)標明各回路用電設備名稱、設備容量和相序等。
　　　4)園林景觀工程中的建筑物電氣設計深度應符合建設部頒布的《建筑工程設計文件編制深度規定》的規定。

4.8.4　主要設備材料表：應包括高低壓開關柜、配電箱、電纜及橋架、燈具、插座、開關等，應標明型號規格、數量，簡單的材料如導線、保護管等可不列。

4.9　預算

4.9.1　預算文件組成內容應包含封面、扉頁、預算編制說明、總預算書（或綜合預算書）、單位工程預算書等。應單列成冊。

4.9.2　封面應有項目名稱、編制單位、編制日期等內容。扉頁有項目名稱、編制單位、項目負責人和主要編制人及校對人員的署名，加蓋編制人注冊章。

4.9.3　預算編制說明

　　1　編制依據：
　　　1)現行的國家有關工程建設和造價管理的法律法規和方針政策。
　　　2)能滿足編制設計預算的各專業經過校審并簽字的設計圖紙、文字說明等資料。
　　　3)主管部門頒布的現行建筑、園林、安裝、市政、水利、房修等工程的預算定額（包括補充定額）、費用定額和有關費用規定的文件。
　　　4)現行的主要建筑安裝材料、植物材料、預制構配件等價格。
　　　5)建設場地的自然條件和施工條件。

　　2　編制說明：
　　　1)工程概況：明確項目范圍、面積或長度等指標，明確預算費用中不包含的內容。
　　　2)說明使用的預算定額、費用定額及材料價格的依據。
　　　3)其他必要說明的問題。

4.9.4　預算書
　　1　單位工程預算書應由費率表、預算子目表、工料補差明細表、主要材料表等組成。
　　2　按各專業設計的施工圖、地質資料、場地自然條件和施工條件，計算工程量。
　　3 根據主管部門頒布的現行各類定額、費用標準及規定進行編制。
　　4　由各單位工程預算書匯總成總預算書（或綜合預算書）。

本規定用詞說明

　　1　為便于在執行本規定條文時區別對待，對要求嚴格程度不同的用詞說明如下：

　　1)　表示很嚴格，非這樣做不可的用詞：
　　　　正面詞采用“必須”，反面詞采用“嚴禁”。

　　2)　表示嚴格，在正常情況下均應這樣做的用詞：
　　　　正面詞采用“應”，反面詞采用“不應”或“不得”。

　　3)　表示允許稍有選擇，在條件許可時首先應這樣做的用詞：
　　　　正面詞采用“宜”，反面詞采用“不宜”；
　　　　表示有選擇，在一定條件下可以這樣做的用詞，采用“可”。

　　2　本規定中指明應按其他有關標準、規范執行的寫法為“應符合……的規定”或“應按……執行”。

　　3　本規定中指明“必要時”，是指下列情況：
　　1)政府主管部門提出的要求；
　　2)建設方審核設計文件提出的要求；

條文說明

2、方案設計

2.1一般規定

　　不同性質、不同類型和不同規模的項目設計內容和側重點有所不同，應根據項目的具體特點在本規定的基礎上增加相應的設計說明和設計圖紙。

2.2 設計說明

　　根據項目的具體內容，如果該項目不涉及到的部分內容可舍去，如設計無建筑物時無需敘述建筑物結構抗震等內容。

2.3設計圖紙

　　設計圖紙可以增加，以能夠說明設計意圖為原則。

3　初步設計

3.1　一般規定

　3.1.1　植物材料定義——指新建、改擴建工程中，設計采用的植物品種、名稱。包括常綠、落葉喬木；常綠灌木、花灌木；水生植物、草本花卉；草皮。

　　植物材料表——指本工程設計所采用植物匯總統計表，表中列出項詳見本規定第3.4.3條第2款第2項說明。

　3.1.3　本條指出圖程序，特別在“注：”中說明、規模較大、重點工程出圖應按方案、擴初設計、施工圖設計三個程序進行。

3.2　設計總說明

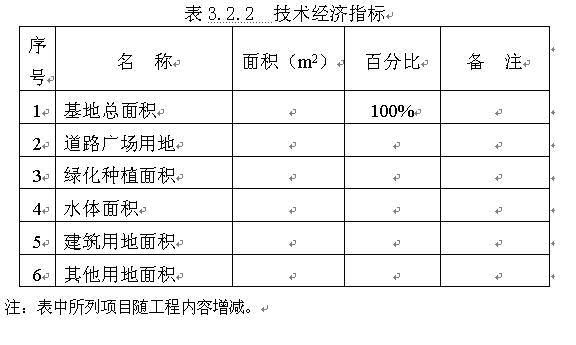

　3.2.2　技術經濟指標見表3.2.2

　　表3.2.2指工程常用的表格格式，如工程有特殊要求，需要把有關數據列入技術經濟指標的，可按實際需要的格式制定。

3.3　總圖（總平面圖）

　3.3.3　總平面圖

　　4　工程坐標網
　　總圖中的工程坐標網應按上北下南方向繪制。X為南北方向軸線，X的增量在X軸線上。Y為東西方向軸線，Y的增量在Y軸線上。工程設計中也可以用A、B軸代替工程坐標網中的X、Y軸。A軸相當于工程坐標網中的X軸，B軸相當于工程坐標網中的Y軸。坐標值為負數時，應注“-”號，為正數時“+”號可省略。
　　在總平面上，主要建筑物、構筑物定位宜用三個點的坐標進行定位。較小的建筑物、構筑物也可用相對尺寸定位。

　　5　紅線——分道路紅線和建筑紅線。
　　道路紅線——規劃的城市道路路幅的邊界線反映了道路紅線寬度，它的組成包括：通行機動車或非機動車和行人交通所需的道路寬度；敷設地下、地上工程管線和城市公用設施所需增加的寬度；種植行道樹所需的寬度；任何建筑物、構筑物不得越過道路紅線。根據城市景觀的要求，沿街建筑物可以從道路紅線外側退后建設。
　　建筑紅線——城市道路兩側控制沿街建筑物或構筑物（外墻、臺階等）靠近街面的界線，又稱建筑控制線。
　　綠線——在城市規劃建筑中確定的各種城市綠地的邊界線。
　　藍線——指城市規劃確定的江、河、湖、庫、渠和濕地等城市地表水體保護和控制的地域界線。
　　黃線——指的是對城市發展全局有影響的、城市規劃中確定的、必須控制的城市基礎設施用地的控制界線。

　　７　保留的建筑和地物、植被——指基地內的原有建筑、地物和植被經工程規劃后確認可保留利用的建筑、地物和植物等。

　　11　必要的控制尺寸和控制高程——指本工程中主要的尺寸和高程必須要有且不得修改該尺寸和高程設置是本工程重要的設計依據之一。
　　高程：以大地水準面作為基礎面，并作零點（水準原點）起算地面各測量點的垂直高度。同一城市的用地規劃應采用統一的坐標和高程系統，詳見水準高程系統換算表。



3.4　豎向

　3.4.3　設計圖紙

　　1　平面圖一般采用的比例為1：500、1：1000，如遇到重要節點或設計范圍過大且地形較簡單時，可適當調整，如1：200、1：2000，以能說明設計意圖為前提。

　　標明場地附近道路、河道的標高及水位，主要是為了使設計與周邊的地形條件相吻合，使豎向設計合理并具有可操作性。

　　2　如遇場地較復雜且平面圖難表示設計意圖時，需要作場地設計地形剖面圖并標明剖線位置。

　　3　如遇場地內土石方量較大或土石方來源較困難時，需要作土石方量的估算表，便于建設方和相關部門在擴初圖紙審批時權衡、分析、比較。

3.5　種植

　3.5.3　設計圖紙
　　2　植物材料表
　　　4)本項中的特殊要求是指某種植物在造型上，種植上的要求。
　　　5)本項中“必要時”是指與境外設計單位有關的工程設計項目或建設地點在境外的工程項目。在編制植物材料表時，應標注植物拉丁文學名，以利交流。

3.6　園路、地坪和景觀小品

　3.6.2　園路、地坪和景觀小品指園路、廣場、景觀小品、景觀水池、木棧道等類別及項目，然后逐項分列描述設計說明。

3.7　結構

　3.7.1　初步設計結構專業對外提供的設計文件以文字為主、圖紙為輔，全面表達設計依據及設計要求，提供反映結構體系、結構特征的說明；圖紙反映結構平面布置及主要構件尺寸，條件許可時提供基礎平面圖。

　3.7.2　設計說明書
　　1　設計依據
　　　3)采用的設計荷載，包含工程所在地的風荷載和雪荷載、樓（屋）面用荷載、其他特殊的荷載。
　　2　設計內容
　　　6)山體的堆筑要求包括：土山堆筑的填料要求，土方堆筑的施工要求及土山下基礎是否須加固的說明。

　3.7.4　內部作業

　　3　對建筑體型、荷載情況較為復雜的建筑物，應在初步設計階段進行結構整體計算，計算書經較審后存檔。

3.8　給水排水

　3.8.2　設計說明書
　　3　給水設計
　　　1)水源：說明各給水系統的水源要求：由市政或小區管網供水時，應說明供水管的方位、接管管徑、能提供的水量與水壓；采用河水或中水水源時，應說明水源的水質、水溫、水文及供水能力，取水方式及凈化處理工藝和設備選型等。
　　　3)給水系統：說明各種用水系統的劃分及組合情況，分質分壓供水情況。當水量、水壓不足時采取的措施，并說明加壓設備、水處理設備、水景設備等的選型及位置。如系擴建工程，還應對現有給水系統加以簡介。
4)澆灌系統有人工灑水栓澆灌系統、手控型噴灌系統、程控型噴灌系統；也有常壓澆（噴）灌系統、加壓澆（噴）灌系統、等多種系統，設計時應根據實際需要選擇并加以說明。

　　4　排水設計
　　　2)園林景觀工程中的排水系統一般為雨水系統和污水系統，當兩個系統合二為一時，為合流制，當二個系統分別設置時為分流制。排水體制的選擇將涉及區域現有的排水體制和將來的發展要求，應此應加以說明。
　　　3)園林景觀工程中的排水系統一般為雨水系統和污水系統，應分別列出各自的排水量。

　3.8.3　設計圖紙

　　1　給水排水總平面圖
　　一般將給水和排水管線等繪于一張圖上，若內容較多，可將給水和排水圖分別繪制。

3.9　電氣

　3.9.1　其他專業提供的資料是指一些重大的、決定電氣設計的內容，例如工程的總面積、綠地面積、硬地面積、水景面積等，水景動力負荷、自動噴灌控制要求等。

　　供電的資料是指供電局以書面形式答復的供電方案及對用戶的要求等；
采用的標準是指與本工程設計有關的國家和地方的有關標準，例如《低壓配電設計規范》GB50054-95、《城市環境（裝飾）照明規范》DB31/T316-2004等。

　3.9.2　設計說明書：
　　2　其分工要說明與供電部門的交接點，當有其他單位共同設計時，要說明與其他單位分工的交接點。

　3.9.3　設計圖紙
　　2　本款中提出的大型園林景觀工程是指采用10kV高壓供電或低壓供電設置配電屏再分配的大型園林景觀工程。
　　3　在工程中有變電所才出此圖。

　3.9.4　主要設備表可單獨出，也可以放在設計說明書內。

3.10　概算

　3.10.3　概算編制說明應包含如下內容

　　5　建設工程其他費用是指從工程籌建起到工程竣工驗收交付使用的整個建設期間，除了建筑安裝工程費用和設備、工器具購置費以外，為保證工程建設順利完成和交付使用而發生的各項費用開支。如土地費、前期工作費（包括項目建議書、可行性研究報告、環境評價報告、方案評審等）、建設單位管理費、研究試驗費、招投標代理費、工程監理費、勘察設計費等等。

　3.10.4　工程總概算編制內容

　　1　預備費包括基本預備費和漲價預備費。基本預備費是指在初步設計及概算內難以預料的工程費用，漲價預備費是指項目在建設期間由于價格、利率或匯率等變化引起工程造價變化的預測預留費用。以第一部分“工程費用”總值和第二部分“工程建設其他費用”總值之和為基數，乘以5% ~ 8%的預備費費率。一般園林景觀工程建設周期較短，可以不考慮漲價預備費。

4　施工圖設計

4.1　一般規定

　4.1.2　注冊章是注冊工程師的執業證明，只限本人使用不得轉借、轉讓、仿制、涂改。凡屬國家規定的民用建筑工程等級分級標準四級（含四級）以上項目，在建筑設計的主要文件（圖紙）中，除應注明設計單位則個和加蓋單位公章外還必須在建筑設計圖紙的右下角由主持該項設計的注冊工程師簽字并加蓋其執業專業章，方為有效，否則設計審查部門不予審查，建設單位不得報建，施工單位不準施工。

4.2　總圖（總平面圖）

　4.2.3　總圖中的建筑物、構筑物、道路等的定位尺寸、控制尺寸和控制標高應符合下列部位的坐標或定位尺寸。
　　1　建筑物、構筑物的定位軸線（或外墻面）或其交點。
　　2　道路的中心或轉折點的定位尺寸和控制尺寸的變坡點的控制標高。
　　3　擋土墻墻頂邊緣或轉折點的定位尺寸，在擋土墻的標注墻頂、控制標高邊坡標注坡頂和坡腳的控制標高，排水構標注溝頂和溝底的控制尺寸的控制標高。
　　4　場地平整標注其控制位置標高，鋪砌場地標注其鋪砌面控制標高。
總圖中標注的標高應為絕對標高，如標注相對標高則應注明相對標高與絕對標高的換算關系。

4.3　豎向

　4.3.4　設計圖紙
　　1　平面圖一般采用的比例為1：200至1：500，如遇到重要節點時，可適當調整，如1：50、1：100，以能說明設計意圖、指導施工為前提。
　　2　根據設計計算土石方平衡量，包括開挖平衡土方量、外運土方量或運入填土方量等。

4.4　綠化種植

　4.4.2　設計說明

　　6　此款中的要求一般是指苗木的樹冠完整，無病蟲害，生長良好等。

　4.4.3　設計圖紙

　　1　平面圖
　　　7)上木指喬木及大、中型灌木，下木指小灌木及地被植物和草坪、花卉。

　　2　苗木表
　　　4)本項中的特殊要求是指某種植物在造型上，種植上的要求。
　　　5)本項中“必要時”是指與境外設計單位有關的工程設計項目或建設地點在境外的工程項目。在編制苗木表時，應標注植物拉丁文學名，以利交流。

4.5　園路、地坪和景觀小品

　4.5.1　園路、地坪和景觀小品設計指園路、廣場、景觀小品、景觀水池、木棧道……等類別及項目，然后逐項分列組成設計文件。

4.6　結構

　4.6.2　結構計算書是結構設計的重要技術文件，關系到結構的安全、合理與技術經濟指標等，必須認真對待，設計人、校對人、審核人在計算書封面上簽字后，作為技術文件歸檔。

　4.6.3　設計說明

　　6　采用的設計荷載，包含工程所在地的風荷載和雪荷載、樓（屋）面使用荷載、特殊部位的最大使用荷載標準值。

　4.6.4　設計圖紙

　　2　一般建筑的結構平面圖，均應有各層結構平面圖及屋面結構平面圖，對結構找坡及斜屋面的屋面結構平面圖應標注屋面板的坡度、坡向及坡向起終點處的板面標高。
　　3　鋼筋混凝土曲梁、平面折梁和斜梁宜繪制立面模板圖；鋼筋混凝土構件若鋼筋較復雜不易表達清楚時，可將鋼筋分離繪出；若有預留洞、預埋件時，應注明位置、尺寸、洞邊加強配筋及預埋件編號等。

4.7　給水排水

　4.7.2　設計說明：
　　4　應說明給水和排水等管材的選擇、連接方法、其敷設方式、埋深要求、基礎要求、地基要求、各配件和附件的安裝要求及相應的構筑物的砌筑要求。

4.8　電氣

　4.8.2　施工圖設計說明簡單的可以附在圖紙中,不單獨出圖,較復雜的單獨出圖。

　4.8.3　設計圖紙
　　1　動力回路和分支干線少的工程,不要出此圖,可與照明平面圖合并出圖，動力回路和分支干線較多的大型工程出此圖。
