設計師經驗談：景觀斷面手繪技法

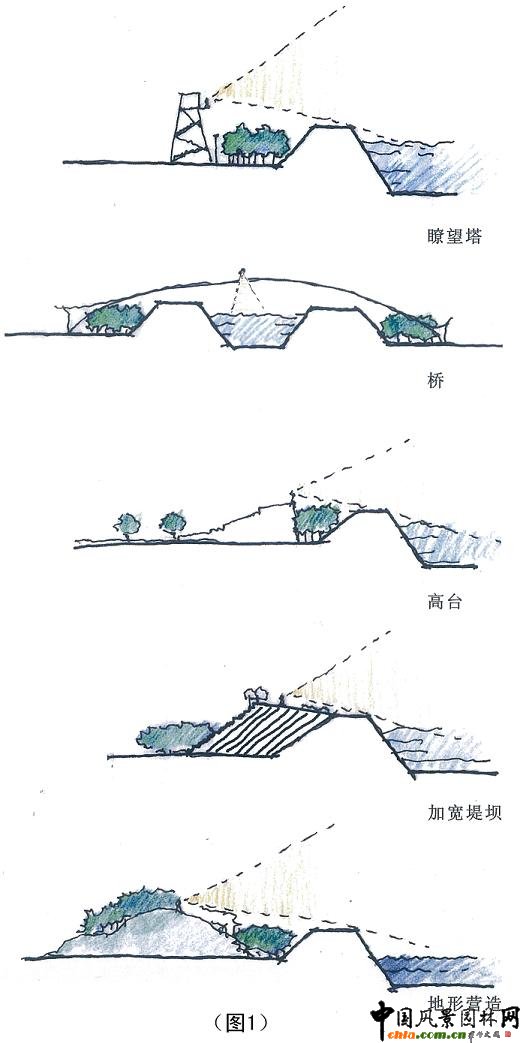

中國風景園林網訊 現在工程圖分類很多，做法也是多種多樣，其中斷面圖是平面高程的直觀表現形式。但是很多斷面圖缺乏生氣，單調乏味，產生這樣的結果主要有以下幾方面的原因： 1、剖斷線的位置沒有選正確，剖的位置無景可看。 2、剖完后憑感覺去畫，不按比例，導致畫面不協調。 3、用電腦軟件處理斷面，樹形，人物，色彩等方面配合不協調，顯得機械、呆板。在此我就景觀方面的斷面形式提出一些我個人的想法以及實際工程中我的具體做法，希望能對相關專業人員有所幫助。  我把斷面形式分為2類：一類以概念性為主，一般以多圖組合表達，快速剖析斷面形式，進行類比，簡潔直觀（如圖1）。一類以表現類為主，以單幅圖配合平面，表達具體的設計內容。 下面我先介紹下我的作圖工具：A3紙N張（加長或者多圖，我都是用膠帶拼合，這樣的目的是后期便于掃描）2B鉛筆，橡皮，針管筆0.1，0.3，0.5，比例尺——前期線稿部分所用工具。電腦手繪板（WACOM），PHOTOSHOP軟件—后期 著色部分工具。 我在畫圖的時候會考慮到畫面的整體性，短幅A3尺寸以1：200的比例畫60-80米的剖面，加長尺寸以一般120-180米較為合適。畫面高度如果有建筑（高層建筑）不需要過多表達。一層或者二層建筑可以整體畫，建筑細節可以表達下，豐富畫面內容。綠化的尺寸，高大喬木7-8米，小喬木2-4米，局部配合小灌木相互穿插，如果剖到水岸的話，可以加水生植物和景石，有駁岸或者棧道、平臺也可以加上。

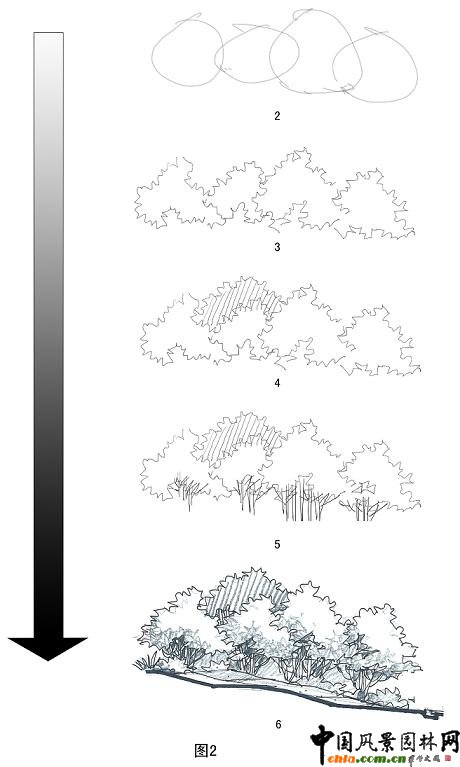

植物的表達上，線條要柔，枝葉要飽滿，以叢為組作為背景分為2層。1層以球形勾勒出樹冠的輪廓，幾個球相交，再用針管筆很放松的用云線勾勒外筐，仔細刻畫枝葉部分，做一些鏤空，讓植物更透氣；2層在1層的后面畫出遠景樹冠外輪廓，再打上陰影線，然后統一再樹冠下加上樹干，畫的時候要注意枝條的穿插，保證疏密有秩（如圖2）。單棵植物可以自己設計圖庫，在局部作為點綴直接拖用。

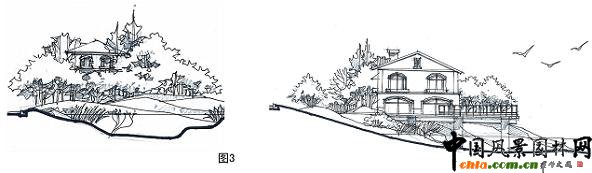

表達建筑的時候，線條一定要硬朗，落筆要肯定，能用尺的地方盡量用，不要反復不確定的磨線。高層建筑可以用粗線勾勒出建筑外輪廓，1層至2層的帶頂建筑要細致刻畫，考慮到畫面效果可以讓建筑隱于樹叢之后，半隱半露，這樣顯得更生動。或者反之，在建筑頂部背后加樹冠，建筑前面部分加灌木和小喬木，也能達到同樣的效果（如圖3）。 其他一些注意的事項：1。畫剖斷線的時候，盡量選擇地形起伏較大的面，這樣畫起來可以使畫面更有韻律，內容更豐富，表達更真切。做成圖的時候，要用尺量好長度，和CAD平面對應，在直線上先畫上點用以確定水、綠地、道路、建筑等等的寬度，再根據標高選擇適當的點定好高度，最后用較粗的墨線將點連接，要盡量平順，不要有過多斷點。2。參照物的設定，人物、車、路燈等等這些都是很好的參照物，我們平時可以自己設計、收集圖庫，同時能夠很好的豐富畫面。

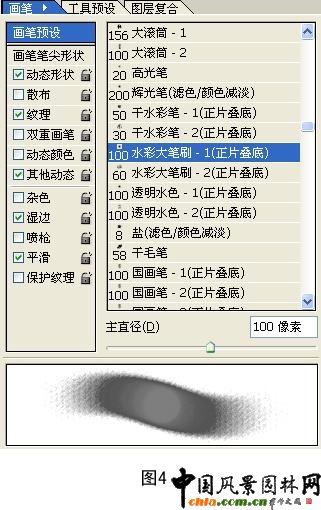

線稿畫完后，其他大部分的工作都是用電腦后期上色，主要軟件用的是大家熟悉的PHOTOSHOP。很多朋友都很關心著色的時候用的是什么工具，什么筆觸，其實這些都是次要的，美術功底、平時的審美、顏色的搭配這些容易被人忽視的才是關鍵。如果大家硬要問的話，我把我平時喜歡用的筆觸做了記錄（如圖4），大家可以試著用用。 著色沒有固定的模式，可以整體上也可以局部上，看個人習慣，我們要充分利用電腦的優勢，要多分層畫，變于修改。圖層的屬性大家要熟悉，一般我選用正片疊底，這樣做的好處是可以將色彩和線稿的顏色疊加，不會覆蓋線稿，色彩層也可以同樣處理，可以達到意想不到的效果哦。 最后是我一些成圖的分享，再次謝謝大家。 (設計師：劉熙陽 張莉莉)
